PC All-In-One Shuttle X50V9, dotykový displej čierny SSD , IP54

PC All-In-One Shuttle X50V9, dotykový displej čierny SSD , IP54

Intel Celeron 7305/4GB RAM/240GB SSD/LAN/WLAN/kamera/čtečka 4-1, dotykový monitor 15,6" LCD. Ochrana před stříkající vodou na displej IP54. Doporučeno pro POS zařízení. Upozornění: Windows 7 není podporován. V základní variantě zařízení disponuje 4GB.

All-in-one počítač Shuttle XPC X50V9 je nejnovějším přírůstkem do řady X50 a je poháněn procesorem Intel ULV Gen12/13. Moderní architektura procesoru pomáhá snižovat spotřebu energie a výpočetní výkon. Stávající funkci WLAN lze volitelně doplnit funkcí 4G/5G s až 4 anténami. Díky pasivnímu chlazení tepelnými trubicemi je systém prakticky nehlučný, bezúdržbový a schválen pro nepřetržitý provoz 24 hodin denně, 7 dní v týdnu. Obzvláště vhodné pro vertikální aplikace je uspořádání konektorů ve spodní části a přední panel s krytím IP54, který je chráněn před prachem a stříkající vodou.

Vlastnosti:

- Procesor Intel Celeron 7305
- Rezistivní 15,6" (39,6 cm) dotykový displej (1366 × 768 px)
- Až 64 GB paměti DDR5
- HDMI 2.0b a VGA pro dva externí displeje
- Prostor pro 2,5" disk a dva M.2 SSD disky
- Interní USB port pro doplňky (hardwarový klíč, 4G modul)
- Gigabitový Ethernet, Wi-Fi 5 (ac) a Bluetooth
- 6× externí USB, 1× interní USB, COM porty (volitelné)
- Integrovaný reproduktor, kamera a mikrofon
- Flexibilní stojan a možnost montáže VESA

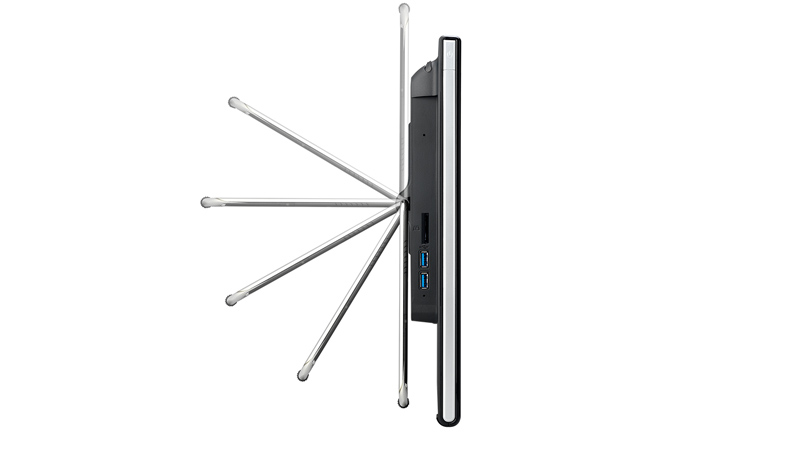

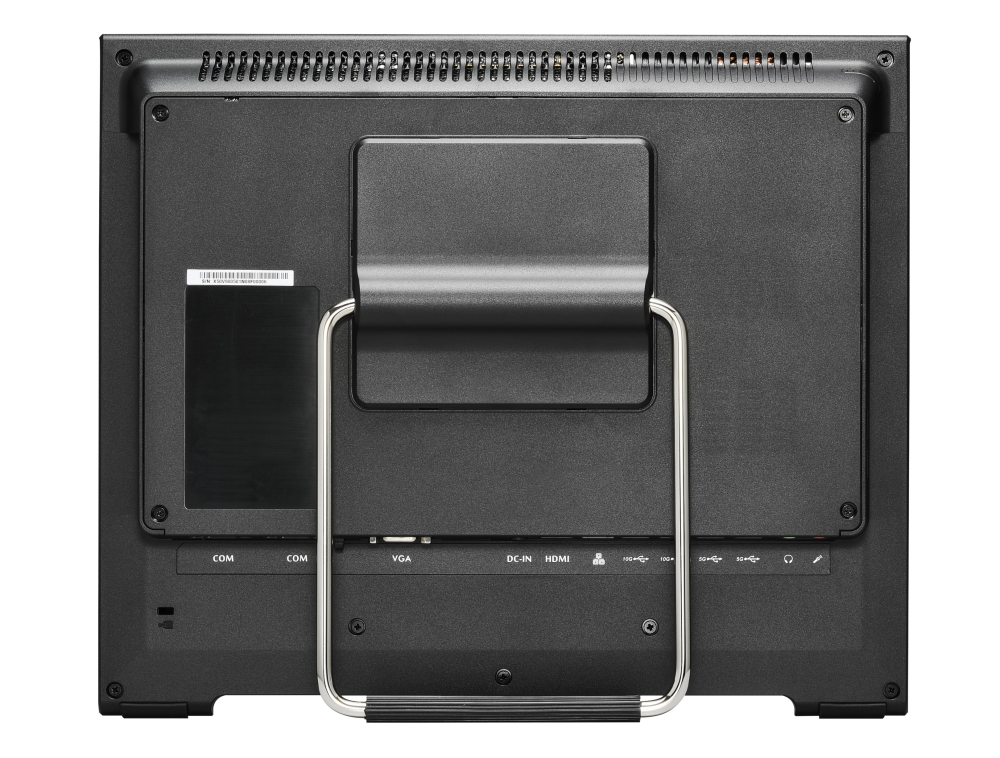

Flexibilní stojan
Elegantní a zároveň pevný stojan lze plynule nastavit pro dosažení ideálního pozorovacího úhlu a ergonomické provozní polohy. Může se použít i jako rukojeť pro přenášení.

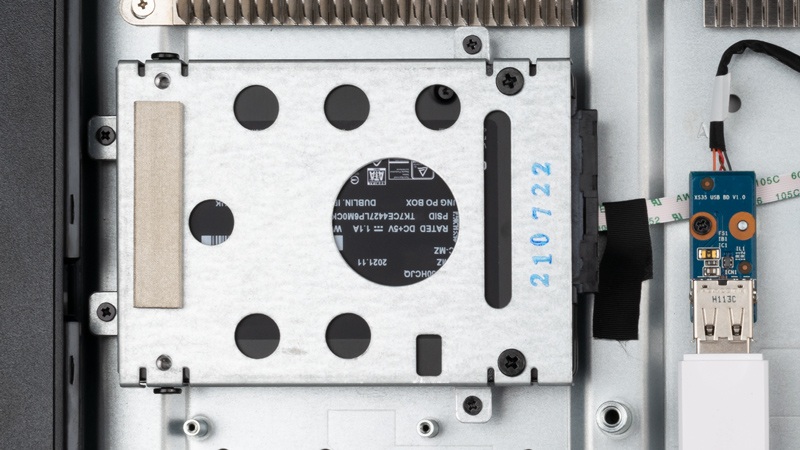

Prostor pro 2,5" disk
Jako doplněk k NVMu SSD disku nabízí tento model i místo pro klasická úložiště dat ve formátu 2,5"*. Pevné disky a SSD disky v tomto formátu nabízejí mnoho terabajtů úložného prostoru.
(*Do výšky 12,5 mm)

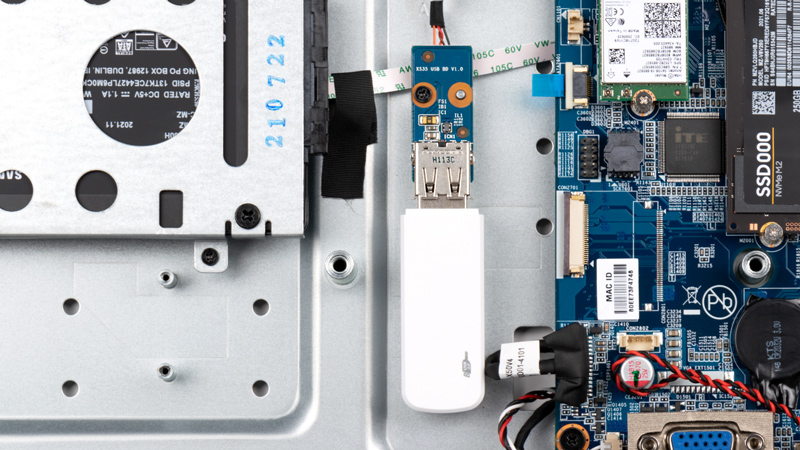

Interní USB port
Do interního USB slotu typu A uvnitř tohoto modelu lze zapojit licenční adaptéry, 4G modemy nebo jakékoli USB klíče. Tímto způsobem jsou chráněny před krádeží a manipulací.

Dva připojení pro externí obrazovky
Díky připojení HDMI 2.0b a VGA lze plochu obrazovky tohoto modelu snadno rozšířit. K dispozici jsou celkem tři obrazovky; například pro informace pro zákazníky a pro reklamní obsah.

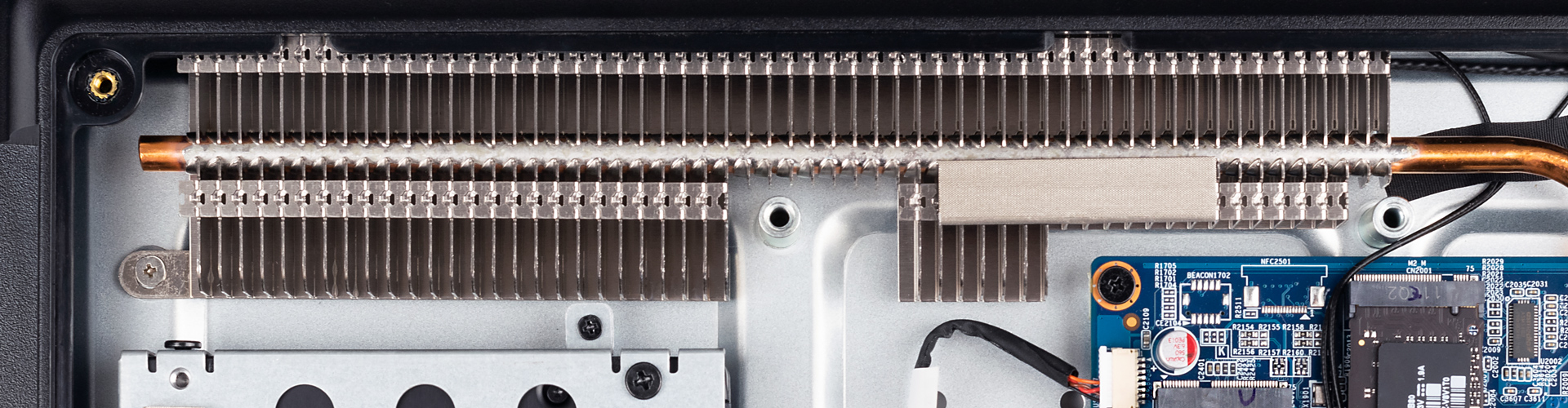

100% bez ventilátorů
Energeticky úsporná technologie v kombinaci s důmyslným chladícím systémem znamená, že nejsou zapotřebí žádné ventilátory. Žádný provozní hluk, méně pohyblivých částí a tím i nižší náklady na údržbu.
Jak to funguje Díky jednoduchému fyzikálnímu principu, známému jako konvekce, stoupá a zároveň strhává chladnější vzduch.



Specifikace:

Bez ventilátoru a tichý
Pasivní chlazení tepelnými trubicemi, žádný hluk ventilátoru
Ideální pro použití v prostředích citlivých na hluk
Bez ventilátoru, bez prachu a tedy prakticky bezúdržbové
Nepřetržitý provoz 24 hodin denně, 7 dní v týdnu
Toto zařízení je schváleno pro nepřetržitý provoz 24 hodin denně, 7 dní v týdnu.
Požadavky:
- Musí být zaručena volná cirkulace vzduchu v počítači.
- Větrací otvory musí být udržovány čisté.
- Pokud je nainstalován pevný disk, musí být také schválen výrobcem pro nepřetržitý provoz.
Krytí IP54
Přední panel je chráněn před prachem a stříkající vodou podle třídy ochrany IP54.
Vlastnosti:
Barva: černá nebo bílá
Rozměry: 391 x 327 x 42 mm (Š x V x H)
Možnost uchycení VESA 100 mm
Montážní otvor pro zámek Kensington
Hmotnost: 3,5 kg netto, 4,2 kg brutto
Operační systém
Tento systém se dodává bez operačního systému.
Je kompatibilní s:
- Windows 10/11 - 64-bit
- Linux - 64-bit
Dotyková obrazovka
Funkce dotykové obrazovky podporuje vstup konečky prstů
Rezistivní 5-vodičová technologie jednoho dotyku
Dotykové pero pro vestavěnou dotykovou obrazovku
39,6 cm displej (15,6")
39,6 cm / 15,6" LC displej, poměr stran: širokoúhlý panel 16:9
Rozlišení: 1366 x 768 = 1,05 megapixelu
Podsvícení: Vysokovýkonná LED dioda, Svítivost: 220 cd/m²
Tloušťka skla: 3,2 mm
Procesor
Model: Intel Celeron 7305
Kódové označení: Alder Lake-U (12. generace Intel Core)
Výkonová jádra (P-jádra): 1 jádro (1 vlákno), frekvence hodin: 1,1 GHz
Efektivní jádra (E-jádra): 4 jádra (4 vlákna), frekvence hodin: 0,9 GHz
Smart Cache (L3): 8 MB
Základní výkon (PL1 TDP): Max. 15 W
Maximální teplota T-přechodu: 100 °C
Architektura systému na čipu (SoC) s integrovanou pamětí a grafickým ovladačem
Pouzdro BGA1700 - přímo pájené na základní desku
Litografie: Procesor Intel 7 (10 nm Enhanced SuperFin)
Integrovaná grafika
Grafika Intel UHD
Tokovací frekvence GPU: Max. 1100 MHz
Výkonné jednotky (EU): 48
Až tři displeje současně
Dva video porty podporují dvě další nezávislé obrazovky:
1) Digitální audio/video port HDMI 2.0b podporuje rozlišení až 3840 x 2160 pixelů při obnovovací frekvenci 60 Hz (2160p60)
2) Analogový video port VGA/D-Sub podporuje rozlišení 1920 x 1080 pixelů při obnovovací frekvenci 60 Hz (1080p60)
Speciální podmínky pro provoz v režimu více monitorů:
1) Režim klonování: všechny displeje zobrazují stejný obsah s rozlišením 1366x768
2) Rozšířený režim: všechny displeje zobrazují jiný obsah
BIOS
AMI BIOS ve 32 MB EEPROM s rozhraním SPI
Podporuje obnovení po výpadku napájení / vždy zapnuto
Podporuje Wake-on-LAN (WOL) ze stavů ACPI S3, S4, S5
Podporuje monitorování hardwaru a funkci Watchdog
Podporuje firmware TPM v2.0 funkčnost
Paměť
2x slot SO-DIMM s 262 piny
Podporuje DDR5-4800 (PC5-38400) SDRAM při 1,1 V
Podporuje paměťové moduly DDR5 s vyšší frekvencí
Podporuje dvoukanálový režim
Podporuje maximálně 32 GB na DIMM,
maximální celková velikost: 64 GB
Podporuje dva moduly DIMM bez vyrovnávací paměti (bez ECC nebo registrované)
Součástí balení jsou dvě tepelné podložky pro moduly RAM
Pevný disk / SSD
Podporuje jeden pevný disk SATA nebo jeden disk SATA SSD ve formátu 6,35 cm / 2,5"
Rozhraní SATA 3.0 podporuje rychlost přenosu dat až 600 MB/s (6 Gbit/s)
Podporuje jeden disk o výšce až 9,5 mm
Předinstalovaný datový/napájecí kabel SATA

Dva sloty M.2-2280 pro SSD karty
Tento produkt je vybaven dvěma sloty M.2-2280 Key-M
- podporuje karty M.2 o šířce 22 mm a délce 80 mm (typ 2280)
- je podporována jedna karta M.2 SSD s rozhraním PCIe/NVMe
- druhá karta M.2 SSD musí mít rozhraní SATA
- druhý slot lze použít i pro volitelnou soupravu WWN04 pro podporu bezdrátové síťové karty 4G/5G
Podporovány jsou následující konfigurace:
Slot M.2

Rozhraní

Konfigurace 1 Konfigurace 2 Konfigurace 3
Slot 1
CN6, výše

PCIe Gen4 x4 a
SATA 3.0

Karta M.2 SSD
(SATA) Karta M.2 SSD
(PCIe/NVMe) Karta M.2 SSD
(SATA)
Slot 2
CN5, nižší PCIe Gen4 x4 a
USB 3.2 Gen2 *) Karta M.2 SSD
(PCIe/NVMe) volitelná
Sada WWN04 volitelná
Sada WWN04
*) rozhraní USB 3.2 lze použít pouze s příslušenstvím Shuttle WWN04
Součástí balení jsou dvě tepelné podložky pro disky M.2 SSD (rozměry: 70 x 20 x 5,5 mm).
Webkamera
Integrovaná webkamera Full HD (1920 x 1080 pixelů)
Mikrofon a reproduktory
Přední panel s integrovaným elektretovým kondenzátorovým mikrofonem a
2x 2 W reproduktory
Integrovaný zvuk
Realtek ALC888S (HD-Audio)
Dva analogové audio konektory (3,5 mm) na spodní straně:
1) Výstup (sluchátka)
2) Vstup pro mikrofon
Digitální zvuk je podporován přes výstup HDMI.
Kabelová síť
Ethernetový ovladač Intel i219
Podporuje provoz 10 / 100 / 1 000 MBit/s
Podporuje WAKE ON LAN (WOL) z režimů S3, S4
Podporuje spuštění ze sítě pomocí Preboot eXecution Environment (PXE)
Bezdrátová síť (WLAN)
Karta ovladače WLAN: Realtek RTL8821CE
WLAN antény: dvě interní antény
Podporuje WiFi IEEE 802.11b/g/n/ac v pásmu 2,4/5 GHz, 1T1R
Podporuje šířku pásma kanálu 20/40/80 MHz

Přední LED diody
LED dioda napájení (modrá)
LED dioda HDD/SSD (oranžová)

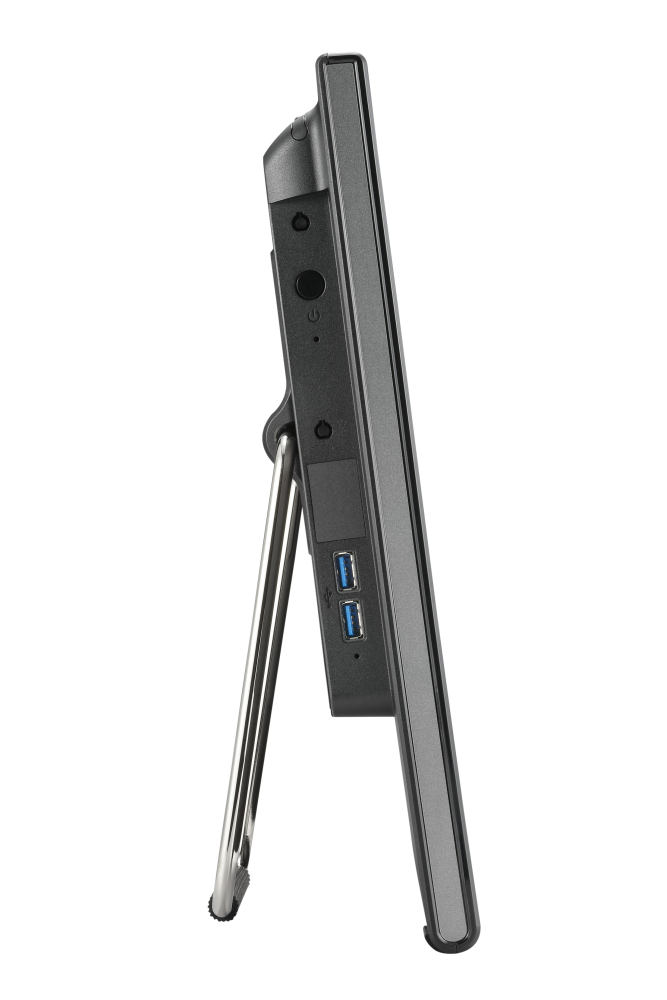

Konektory na levé straně
Tlačítko napájení
2x USB 3.2 Gen 1 (max. 5 Gbps, modrá)
Otvor se skrytým tlačítkem napájení (mikrospínač na desce)
Otvor se skrytým tlačítkem Clear CMOS (mikrospínač na desce)

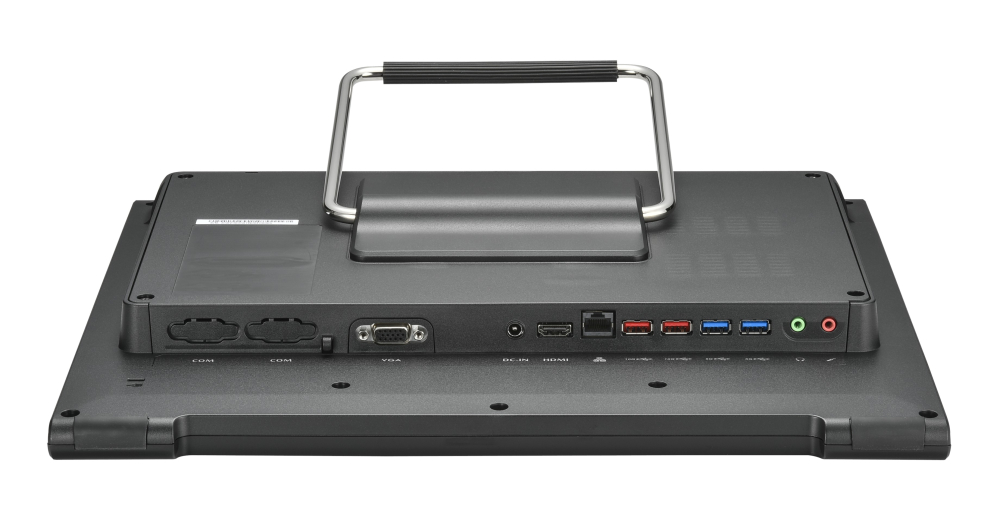

Konektory na spodní straně
HDMI 2.0b (podporuje digitální video a digitální zvuk)
VGA konektor (D-Sub 15pólový, analogový video)
2x USB 3.2 Gen 2 (max. 10 Gbps, červená)
2x USB 3.2 Gen 1 (max. 5 Gbps, modrá)
Gigabitová síť (LAN, RJ45, Intel i219)
Zvukový výstup / sluchátka (3,5 mm jack)
Mikrofonní vstup (3,5 mm jack)
DC vstup pro externí napájecí adaptér (5,5 / 2,5 mm)
Volitelné: 2x COM/sériový D-Sub (1x RS232, 1x RS232/422/485)
Konektory na desce
Interní konektor USB 2.0 typu A pro USB klíč
Datový/napájecí konektor Serial ATA (6 Gbps)
2x sériová rozhraní pro volitelné COM porty (každý 2x5-pinový, rozteč 2 mm)
Ostatní dostupné konektory jsou obsazeny integrovanými komponenty.
Otvory pro čtyři volitelné antény
Šasi má čtyři perforované otvory o průměru 6,5 mm
pro volitelné antény namontované s konektorem (RP-)SMA
pro bezdrátové sítě, jako například WLAN nebo WWAN (např. 4G/5G)
(viz část „Volitelné příslušenství“)
Napájecí adaptér
Externí 90 W napájecí adaptér (bez ventilátoru)
Vstup: 100~240 V AC, 50/60 Hz, Max. 1,6 A
Výstup: 19 V DC, Max. 4,74 A, Max. 90 W
Délka kabelu DC: cca 170 cm
Délka kabelu AC: cca 170 cm (3-kolíková zástrčka Micky MM C6 a uzemněná bezpečnostní zástrčka Schuko)
Vstupní konektor DC
Vstupní konektor DC: 5,5 / 2,5 mm (vnější/vnitřní průměr)
Vstupní konektor DC počítače podporuje externí zdroj napájení s napětím 12 V ± 5 % nebo 19 V ± 5 %.
Dodávané příslušenství:
Vícejazyčný stručný návod
DVD s ovladači pro Windows
Externí napájecí adaptér (90 W / 19 V)
Napájecí kabel s ochrannými uzemňovacími kontakty
2x tepelné podložky pro karty SSD M.2: 70 x 20 x 5,25 mm
2x tepelné podložky pro moduly RAM: 50 x 15 x 2,25 mm a 70 x 20 x 4 mm
3x stříbrné šrouby M3x4 pro montáž karet M.2 SSD
4x černé šrouby M3x4 pro montáž 2,5" disku SATA
Volitelné příslušenství:
1) Sada WLAN WLN-M1 (karta Intel AX200 + dvě externí antény)
Funkce WLAN 802.11ac (1T1R) s interními anténami je již předinstalována a lze ji s touto soupravou rozšířit na 802.11ax (2T2R) se dvěma externími anténami.
2) Sada 4G/5G WWN04
Tato sada obsahuje adaptérovou desku pro spodní část Slot M.2-2280 (CN5) a čtyři externí antény.
Pro přenos dat v mobilní síti jsou zapotřebí tyto další komponenty:
- karta 4G/LTE ve formátu M.2-3042 nebo karta 5G ve formátu M.2-3052
- aktivovaná nano SIM karta
3) Adaptér COM portu 2x PCP11
poskytuje dva sériové COM porty (1x RS232, 1x RS232/422/485) na spodní straně
4) Robustní stojan VESA POV21:
podporuje jeden nebo dva AIO-PC/displeje o rozměrech VESA 75x75 nebo 100x100 mm (max. velikost displeje 21,5" a celková hmotnost 20 kg).
Kritéria prostředí
Provozní teplota: 0~40 °C
Vlhkost: 10~90 %, bez kondenzace
Certifikace a shoda
EMI: CE, UKCA, FCC, BSMI, RCM, VCCI
Bezpečnost: CB (IEC 60950/62368), cTUVus (UL 62368), BSMI
Další shody: RoHS, ErP Lot3, Energy Star v8.0
Shoda
Toto zařízení je klasifikováno jako technické informační zařízení (ITE) třídy B a je určeno pro použití v obývacím pokoji a kanceláři. Značka CE potvrzuje shodu se směrnicemi EU:
(1) 2014/30/EU týkající se elektromagnetické kompatibility (EMC),
(2) 2014/35/EU týkající se elektrických zařízení určených k použití v rámci určitých limitů napětí (LVD),
(3) 2009/125/ES týkající se požadavků na ekodesign energeticky významných výrobků (ErP),
(4) 2014/53/EU směrnice o rádiových zařízeních (RED)
